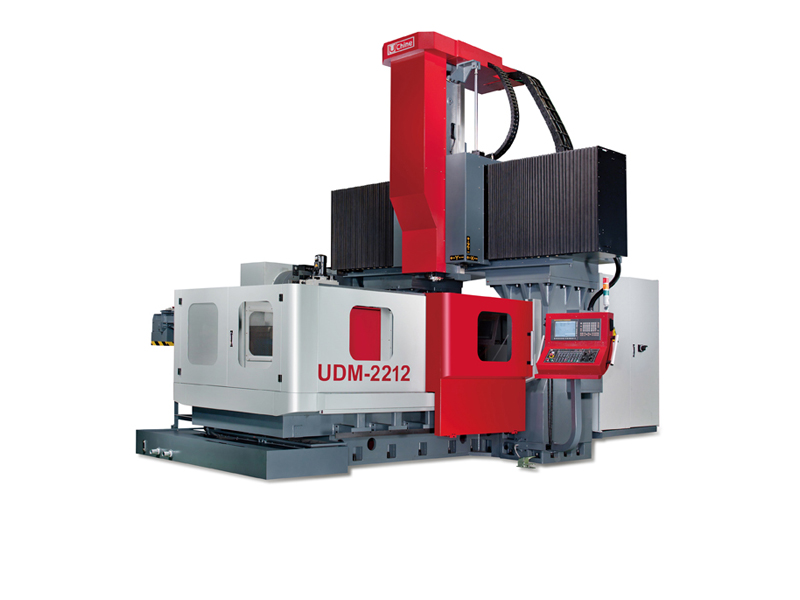

CNC 龍門型加工中心機 (UDM系列)詢價

> UDM 小龍門

UDM Small UDM Small UDM Small
  • 產品特色:

    • 鈾興製作及設計團隊,累積超過20年以上之經驗,為客戶提供各式適用的加工機械。

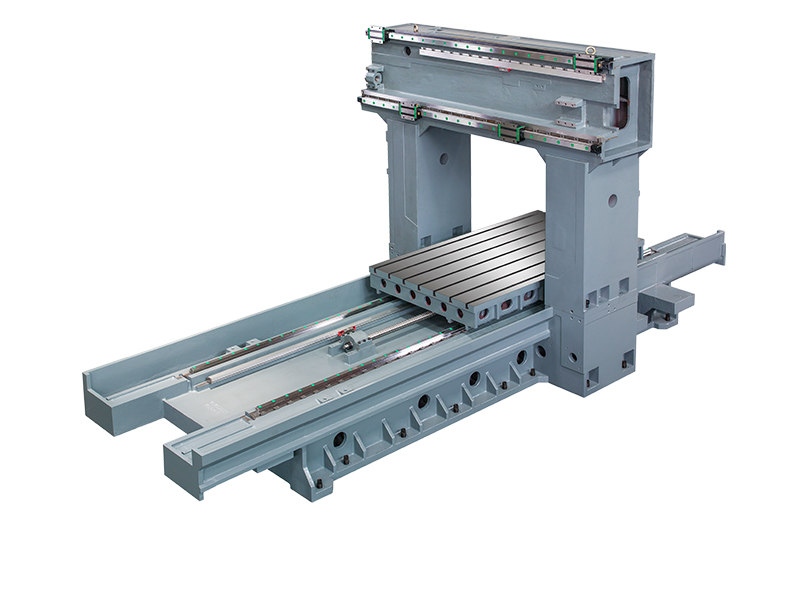

    • 一體式底座。

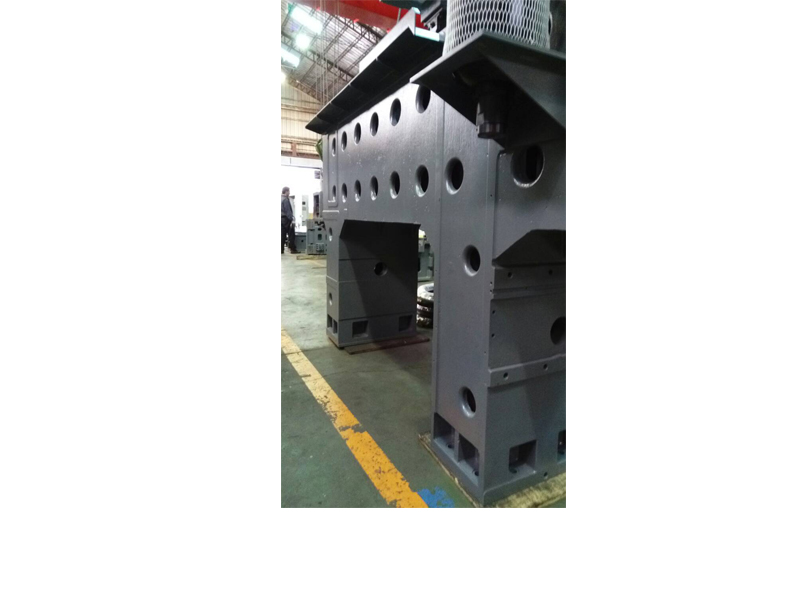

    • 一體式門樑。
    • 切削屑及切削液均能有效地收集。
    • Z軸亦可選用滾柱式線軌及高運轉主軸,選擇適當的 高速高精度功能,適合作模具的高效能加工。
  • 規格 單位 UDM-2212 UDM-2215 UDM-3212 UDM-3215
    工作台 工作台尺寸 mm 2000x1100 2000x1300 3000x1100 3000x1300
    T型槽 mm 22
    最大荷重 kg 3500 4000 4500 5000
    行程 X軸行程 mm 2200 2200 3200 3200
    Y軸行程 mm 1200 1500 1200 1500
    Z軸行程 mm 760
    主軸 主軸馬達 kW 11/15(22/26)
    主軸轉速(齒輪式) rpm 6000
    主軸錐度   7/24 錐度 NO.50, BT-50
    距離 門寬 mm 1300 1500 1300 1500
    主軸鼻端至工作台面積 mm 200~960
    進給速率 X / Y / Z軸快速進給 m/min. 20/20/15
    最小輸入單位 mm/min. 0.001
    切削速率 m/min. 8
    冷卻和潤滑 冷卻液容積 L 240
    液壓油容積 L 70
    潤滑油容積 L 8
    一般規格 電力需求 kVA 40
    空氣壓力 kg/cm² 5~8
    油壓壓力 kg/cm² 70
    機械淨重(約) kg 17000 17500 21000 21500
    控制系統   FANUC 0iMF (32i-B/ 31i-B) (MELDAS M70/720/730) (SIEMENS / HEIDENHAIN)
  • 標準配備:

    1. 工作台鈑金護罩
    2. 切削液單元
    3. 自動潤滑系統
    4. 主軸吹氣裝置
    5. 工作照明燈
    6. 機械異常警示燈
    7. 三色警示燈
    8. 基礎墊塊與水平調整螺栓
    9. 螺旋除屑器和鍊式輸送器及蓄屑筒
    10. 機械調整工具一組
    11. 捲線手輪控制盒
    12. 精度檢查表
    13. 機械維護操作手冊
    14. 電氣圖乙套
    15. 自動斷電裝置
    16. RS-232C介面
    17. 主軸冷卻裝置
    18. 油壓單元
    19. 熱交換器配置
    20. FANUC 0i-MF控制器標準功能

    選購配備:

    1. 8000RPM直結式主軸(35HP) (限FANUC或MELDAS控制器)
    2. 12000rpm或15000rpm直結式主軸, BBT-40(限FANUC或MELDAS控制器)
    3. X,Y,Z軸光學尺回饋檢出系統
    4. 自動換刀系統(24把刀/32把刀/40把刀)
    5. 自動刀具量測系統(TS-27R)
    6. CNC旋轉工作台
    7. 切削液主軸中心出水
    8. 油路刀柄裝置
    9. 切削液自動氣霧裝置
    10. 電氣箱冷氣機
    11. FANUC 32i-B(31i-B)控制器
    12. MELDAS(M70,/M720/M730)控制器
    13. 西門子控制器
    14. 海德漢控制器
