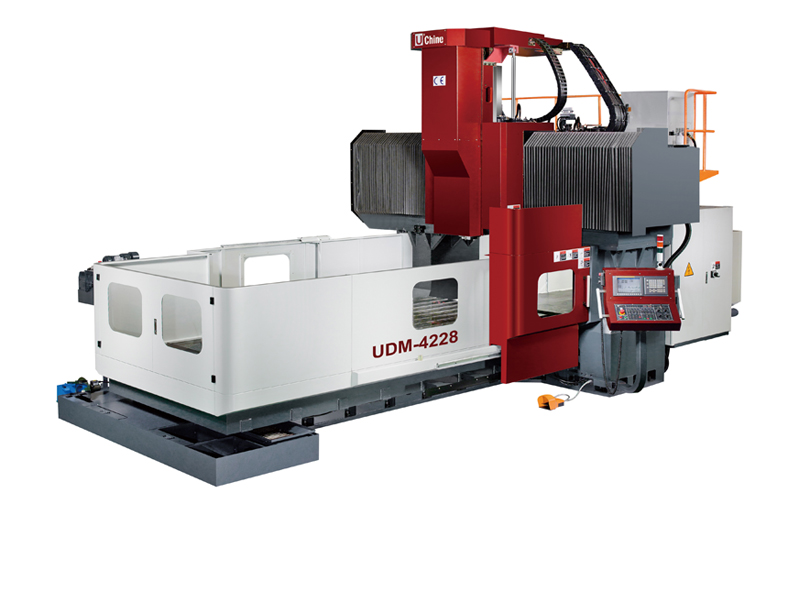

CNC 龍門型加工中心機 (UDM系列) 詢價

UDM 標準型(X軸三軌)

UDM Large UDM Large
  • 產品特色:

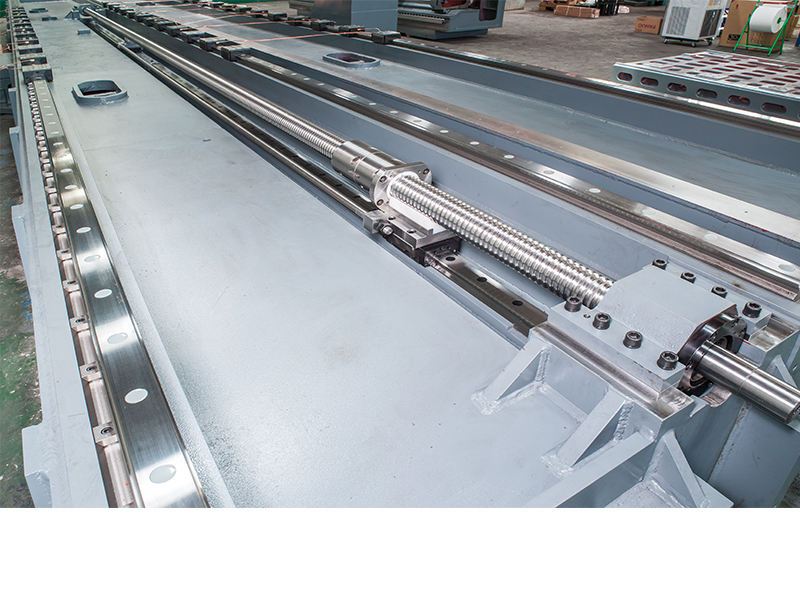

    • 本系列機型針對更大、更寬、更重的工件加工,當工作台寬度大於2500mm時,X軸底座更寬,具有三條精密線軌,平均承載工件重量。
    • 設計時即考慮工件高1000mm~1500mm之大型物加工。
    • 對於大型工件,提供可靠的精度兼顧耐用及穩定。
    • 可提供線軌與光學尺一體式之配備,對大型加工件達到更高之精度。
    • 選配各式銑頭(手動、半自動或自動)滿足客戶各式各樣的加工需求。
  • 規格 單位 UDM-4228B UDM-5228B UDM-6228B UDM-4232 UDM-5232 UDM-6232 UDM-7232 UDM-4236 UDM-5236 UDM-6236 UDM-7236 UDM-7232B UDM-7236B UDM-8232B UDM-8236B
    工作台 工作台尺寸 mm 4000x2500 5000x2500 6000x2500 4000x2900 5000x2900 6000x2900 6000x2900 4000x3000 5000x3000 6000x3000 6000x3000 7000x2900 7000x3000 8000x2900 8000x3000
    T型槽 mm 22 22
    最大荷重 kg 16 20 24 16 20 24 24 16 20 24 24 24
    行程 X軸行程 mm 4200 5200 6200 4200 5200 6200 7200 4200 5200 6200 7200 7200 7200 8200 8200
    Y軸行程 mm 3200 3600 3600 4000 3600 4000 3600 4000
    Z軸行程 mm 1000(1200,1400四方滑枕) 1000(1200,1400四方滑枕)
    主軸 主軸馬達 kW 15/18.5 (22/26) 15/18.5 (22/26)
    主軸轉速(齒輪式) rpm 4000(6000) 4000(6000)
    主軸錐度   7/24 錐度 NO.50, BT-50 7/24 錐度 NO.50, BT-50
    距離 門寬 mm 2800 3200 3200 3600 3200 3600 3200 3600
    主軸鼻端至工作台面積 mm 200~1000(200~1200, 200~1400,200~1600) 200~1000(200~1200, 200~1400,200~1600)
    進給速率 X / Y / Z軸快速進給 m/min. 10/ 12/ 10 10/ 12/ 10
    最小輸入單位 mm/min. 0.001 0.001
    切削速率 m/min. 1~5000 1~5000
    冷卻和潤滑 冷卻液容積 L 700 700 750 700 750 700 750
    液壓油容積 L 80 80
    潤滑油容積 L 8 8
    一般規格 電力需求 kVA 50 50
    空氣壓力 kg/cm² 7 7
    油壓壓力 kg/cm² 70 70
    機械淨重(約) kg 48 54 60 55 62 68 75 58 64 72 82 75 80 80 85
    控制系統   FANUC 0iMF (FANUC 32i-B/ 31i-B / MELDAS M70/720/730)(SIEMENS / HEIDENHAIN) FANUC 0iMF (FANUC 32i-B/ 31i-B / MELDAS M70/720/730)(SIEMENS / HEIDENHAIN)
  • 標準配備:

    1. 工作台鈑金護罩
    2. 切削液單元
    3. 自動潤滑系統
    4. 主軸吹氣裝置
    5. 工作照明燈
    6. 機械異常警示燈
    7. 三色警示燈
    8. 基礎墊塊與水平調整螺栓
    9. 螺旋除屑器和鍊式輸送器及蓄屑筒
    10. 機械調整工具一組
    11. 捲線手輪控制盒
    12. 精度檢查表
    13. 機械維護操作手冊
    14. 電氣圖乙套
    15. 自動斷電裝置
    16. RS-232C介面
    17. 主軸冷卻裝置
    18. 油壓單元
    19. 熱交換器配置
    20. FANUC 0i-MF控制器標準功能

    選購配備:

    1. 輔助工作台
    2. NC旋轉工作台
    3. 自動換刀系統(24把刀 /32把刀 / 40把刀 /60把刀)
    4. 自動刀具量測系統(TS-27R)
    5. 工件定中心座標尺寸測量系統(OMP60)
    6. 其他附加銑頭
    7. 光學尺回饋檢出系統
    8. 切削液主軸中心出水
    9. 油路刀柄裝置
    10. 切削液自動氣霧裝置
    11. 切削液噴霧遙控裝置
    12. 電氣箱冷氣機
    13. 熱變位補償功能
    14. Z軸線軌加直結高速主軸(8000RPM)
    15. (或BBT-40,12000RPM,15000RPM)
    16. Z軸四方滑枕
