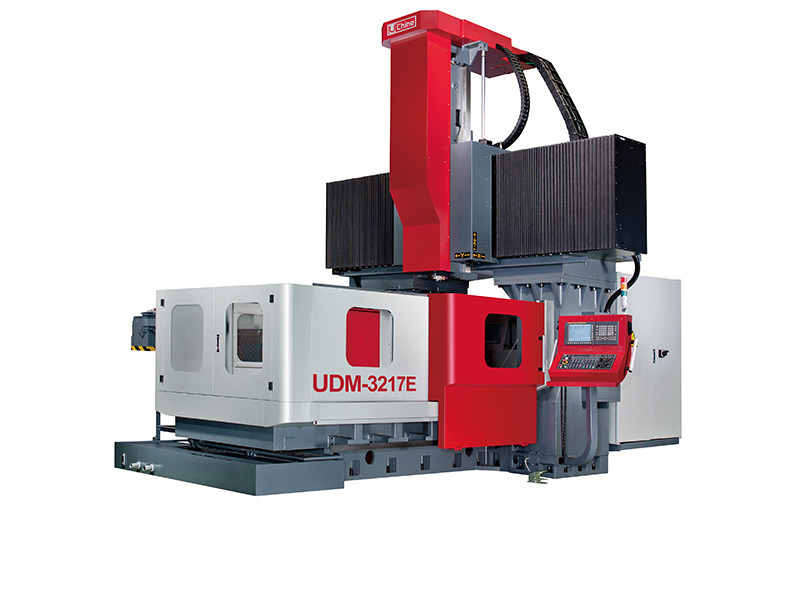

CNC 龍門型加工中心機 (UDM系列) 詢價

UDM 經濟型(E系列)

UDM Economic UDM Economic UDM Economic
  • 產品特色:

    • 針對加工工件高度在1000mm以內,高效益機床。
    • 可選配多種附加銑頭,達到多向或五面加工機之功能。
    • 適合精密零組件加工。
    • 適合精密模具加工。
    • 適合汽車及航太零組件加工。
    • 可選配Z軸滾柱線軌及高轉速主軸,作高效益加工。
  • 規格 單位 UDM-2217E UDM-2617E UDM-3217E UDM-2222E UDM-3222E UDM-4222E
    工作台 工作台尺寸 mm 2000x1500 2400x1500 3000x1500 2000x2100 3000x2100 4000x2100
    T型槽 mm 22
    最大荷重 tons 6 7 9 8 10 12
    行程 X軸行程 mm 2200 2600 3200 2200 3200 4200
    Y軸行程 mm 1700 1700 1700 2200 2200 2200
    Z軸行程 mm 1000(1200)
    主軸 主軸馬達 kW 15/18.5 (22/26)
    主軸轉速(齒輪式) rpm 4000(6000)
    主軸錐度   7/24 錐度 NO.50, BT-50
    距離 門寬 mm 1800 2300
    主軸鼻端至工作台面積 mm 200~1200(200~1400)
    進給速率 X / Y / Z軸快速進給 m/min. 15/15/12
    最小輸入單位 mm/min. 0.001
    切削速率 mm/min. 1~8000
    冷卻和潤滑 冷卻液容積 L 450 640
    液壓油容積 L 70 80
    潤滑油容積 L 8
    一般規格 電力需求 kVA 50
    空氣壓力 kg/cm² 7
    油壓壓力 kg/cm² 70
    機械淨重(約) tons 22 23 25 24 28 32
    控制系統   FANUC 0iMF (32i-B/ 31i-B) (MELDAS M70/720/730) (SIEMENS / HEIDENHAIN)
  • 標準配備:

    1. 工作台鈑金護罩
    2. 切削液單元
    3. 自動潤滑系統
    4. 主軸吹氣裝置
    5. 工作照明燈
    6. 機械異常警示燈
    7. 三色警示燈
    8. 基礎墊塊與水平調整螺栓
    9. 螺旋除屑器和鍊式輸送器及蓄屑筒
    10. 機械調整工具一組
    11. 捲線手輪控制盒
    12. 精度檢查表
    13. 機械維護操作手冊
    14. 電氣圖乙套
    15. 自動斷電裝置
    16. RS-232C介面
    17. 主軸冷卻裝置
    18. 油壓單元
    19. 熱交換器配置
    20. FANUC 0i-MF控制器標準功能

    選購配備:

    1. 8000RPM直結式主軸(35HP) (限FANUC或MELDAS控制器)
    2. 12000rpm或15000rpm直結式主軸, BBT-40(限FANUC或MELDAS控制器)
    3. X,Y,Z軸光學尺回饋檢出系統
    4. 自動換刀系統(24把刀/32把刀/40把刀)
    5. 自動刀具量測系統(TS-27R)
    6. CNC旋轉工作台
    7. 切削液主軸中心出水
    8. 油路刀柄裝置
    9. 切削液自動氣霧裝置
    10. 電氣箱冷氣機
    11. FANUC 32i-B(31i-B)控制器
    12. MELDAS(M70,/M720/M730)控制器
    13. 西門子控制器
    14. 海德漢控制器
